Produktübersicht

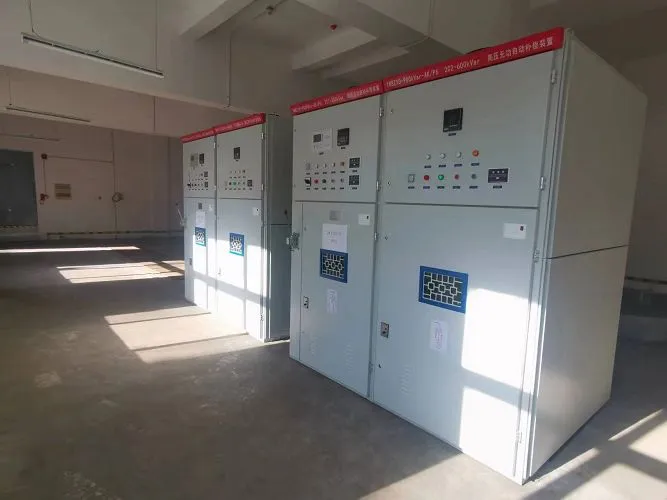

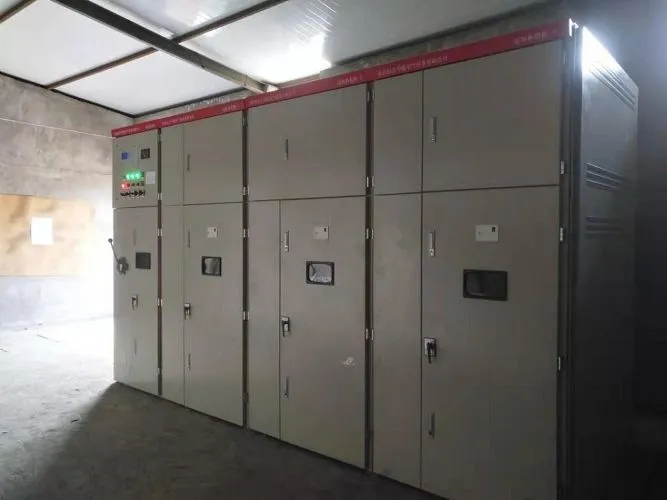

TBB -Typ mit hoher Spannung Automatic Reactive Power Compensation -Gerät (im Folgenden als Gerät bezeichnet) wird hauptsächlich für die automatische Kompensationsvorrichtung der reaktiven Leistung von 10 kV -Busbar mit 35 kV oder 110 kV -Unterstation verwendet. Gemäß der Änderung der Blindleistung der Umspannwerks -Busbank steuert sie automatisch das Umschalten der Kondensatorbank, um den Leistungsfaktor in der Unterstation zu verbessern. Das Produkt ist in Inneninstallation und Installation im Freien unterteilt.

Arbeitsprinzip

product-799-500

Das Gerät besteht hauptsächlich aus Isolierschalter, Vakuum-Schütz, Schutzstromtransformator, Sprühsicherung, Hochspannungs-Shunt-Kondensator, Reaktor des trockenen Eisenkerns, der Entladungsspule, dem Blitzanlagen, der Schale, des Steuerungssystems und anderer Komponenten. Arbeitsprinzip: Das Steuerungssystem berechnet und verarbeitet die Echtzeitspannung und den Strom des Umspanns, und der Controller stellt einen Einschalt- oder Einschaltanweisungen aus, um die Öffnungs- und Schließaktion des Vakuum-Schütze zu steuern, wodurch das Umschalten von der Umstellung erkennen wird der Kondensator.

Hauptparameter

Höhe	Die Höhe ist nicht höher als 2000 m (bei der Bestellung müssen besondere Anforderungen angegeben werden)
Umgebungstemperatur	-25 Grad ~ +45 Grad (spezielle Anforderungen müssen bei der Bestellung angegeben werden)
Umgebungsfeuchtigkeit	<90% at 25℃
Bewertungsfrequenz	50 Hz
Installationsumgebung	Keine schwere mechanische Schwingung, die die Isolationsleistung des Geräts, keine schädlichen Gase und Dampf, kein leitender oder explosiver Staub beeinflusst
Spannungsniveau	6kV, 10kV oder 35 kV
Nennkapazität	Nach den Benutzerbedürfnissen auswählen
Schaltmodus	Isocapacitive -Zyklus, Kombination mit ungleicher Kapazität
Steuermodus	Spannungsreaktikregel, reaktive Kontrolle, Spannungsregelung, Zeitregelung, Spannungszeitregelung
Schutzfunktion	Mit Überstrom, Schnellpause, Überspannung, Unterspannung, 10 Minuten, unausgeglichener Strom, Null -Sequenzspannung und anderen Schutzmaßnahmen
Anzeigefunktion	Verwenden Sie LCD mit großem Bildschirm, um verschiedene Echtzeitdaten und Fehlerinformationen anzuzeigen, die online mit der Tastatur geändert und angepasst werden können
Aufzeichnungsfunktion	Drei Arten von Datensatzspeicherfunktionen, einschließlich Schaltdatensätzen, Schutzaufzeichnungen und statistischen Aufzeichnungen
Kommunikationsmodus	Mit Standard -RS485 -Kommunikationsschnittstelle unterstützen Sie Modbus, CDT, IEC101 -Kommunikationsprotokolle

Leistungseigenschaften

● Ausgestattet mit Hochspannungskompensation werden der Leistungsfaktor und die Systemspannung innerhalb des Satzbereichs gesteuert, indem der Schaltkondensator automatisch verfolgt wird.
● Durch den automatischen Auswahlschalter der Remote können verschiedene Kompensationsarbeitsmodi flexibel ausgewählt werden.
● Spannung, Strom, Leistungsfaktor, Blindleistung, Kondensatorschaltstatus und Alarmschutzinformationen auf der Niederspannungsseite des Haupttransformators können in Echtzeit angezeigt werden.
● Es verfügt über eine Standard -RS485 -Kommunikationsschnittstelle, unterstützt Modbus, CDTieC101 -Kommunikationsprotokoll und kooperiert mit dem integrierten Automatisierungssystem "Four Remote" mit dem Umstation integriert.
● Der Vakuum -Schütz wird verwendet, um die Kondensatorbank zu wechseln, die die Vorteile von geringer Größe, guter Lichtbogenlöschleistung, langerlei Lebensdauer, geringer Wartung und sicherer Verwendung hat. Es ist besonders zum häufigen Brechen des kapazitiven Stroms geeignet.
● Flexible Gruppierung gemäß der Gesamtkompensationskapazität, bis zu 8 Gruppen mit gleicher Kapazität und die maximale Kapazität jeder Gruppe beträgt 1800 kVar. Automatische Zyklusumschaltung, Erstschalter zuerst Schalter, um sicherzustellen, dass jede Kondensatorbank gleichzeitig verwendet wird und die gleiche Kondensatorbank nicht innerhalb einer Zeit, die weniger als die Entladungszeit ist, erneut verwendet wird.
● Konfigurieren Sie das Microcomputer-Schutzgerät der Kondensatorbank, um die zweistufige Überstrom- und Null-Sequenz-Spannungsschutzfunktion zu realisieren. Wenn eine Gruppe fehlschlägt, kann sie automatisch abgeschnitten und gesperrt werden, ohne das normale Umschalten anderer Kondensatorbanken zu beeinflussen.
● Konfigurieren Sie Reaktoren mit unterschiedlichen Verhältnissen, um den Schlussschubstrom zu begrenzen und Harmonische hohe Ordnung zu unterdrücken.
